隧道爐設備介紹

3D模型示例

定制平面設計圖

隧道爐是提供連續性烘干加熱的大型設備，可配備生產流水線作業，具有生產效率高，節省人力，烘烤品質穩定等特點。其獨特設計，新穎結構，保溫隔熱性能好，能源損耗低以及加熱技術使得隧道爐在各個領域有著廣泛應用

隧道爐的工作原理一般是利用轉換熱能對爐內進行加溫，對爐內的每個角落均勻的升溫，將熱能量傳給物料，目的達到生產工藝要求。目前應用主流的隧道爐的加熱方式就是熱風循環，它主要是利用對流傳導原理對爐內進行加熱，達到物料工件的干燥和固化。

隧道爐的能源可根據用戶的具體情況選擇電力、燃?xì)獾?。能源箱也可根?jù)隧道爐的情況而定：置于頂部、底部和側部。生產熱源的循環風機都是特制耐高溫風機，壽命長、能耗低、噪聲低、體積小等優點。

設備參數說明

設計類型

●單層，多層，爬坡式，立式，旋轉等

尺寸

●設備外形/內工作室：進料區，出料區，加熱區，散熱區，操作區，耐熱風機高度，門洞高度可調，腳架高度等（根據工況或按需定制）

輸送

●網帶：特氟龍，不銹鋼鏈網，鏈板，鏈桿等可根據輸送物料的不同選擇相應匹配的輸送帶,

●無動力滾筒：鍍鋅配耐高溫軸承

●糾偏器：光電感應，氣動糾偏

●電機/減速機：耐高溫

●計數系統：物理，光電，視覺（按需提供）

溫度

●室溫至550℃可調

結構

●腳架：按需定制（半包或全包圍）

●外殼：碳鋼防靜電噴漆處理，不銹鋼系列（按需定制）

●保溫層：硅酸鋁纖維棉（100-250mm, 根據工況或按需定制）

●保溫蓋：≥100mm厚度標準（根據工況或按需定制）

●夾芯板：≥1.2mm厚度標準（根據工況或按需定制）

●內膽：≥1.2mm不銹鋼厚度標準（多層≥300mm環形不銹鋼加強，根據工況或按需定制）

●風室：≥1.2mm不銹鋼厚度標準（多層≥300mm環形不銹鋼加強，根據工況或按需定制）

加熱系統

●能源：電能、蒸汽轉換、燃?xì)廪D(zhuǎn)換

●加熱方式：電加熱，遠紅外，微波（根據工況或按需定制）

●加熱管：翅片加熱管（U/W型304,316不銹鋼系列，按需定制）

風機系統

●耐高溫加長軸風機（耐受750℃工況環境）

控制柜

●控制外殼：（接受特殊定制）

●組成核心：固態繼電器、可控硅整流器、PLC，遠程，觸摸屏等元件（品牌按需提供）

●保護功能：超溫，過載保護

防爆系統

●設備，控制柜（按需定制）

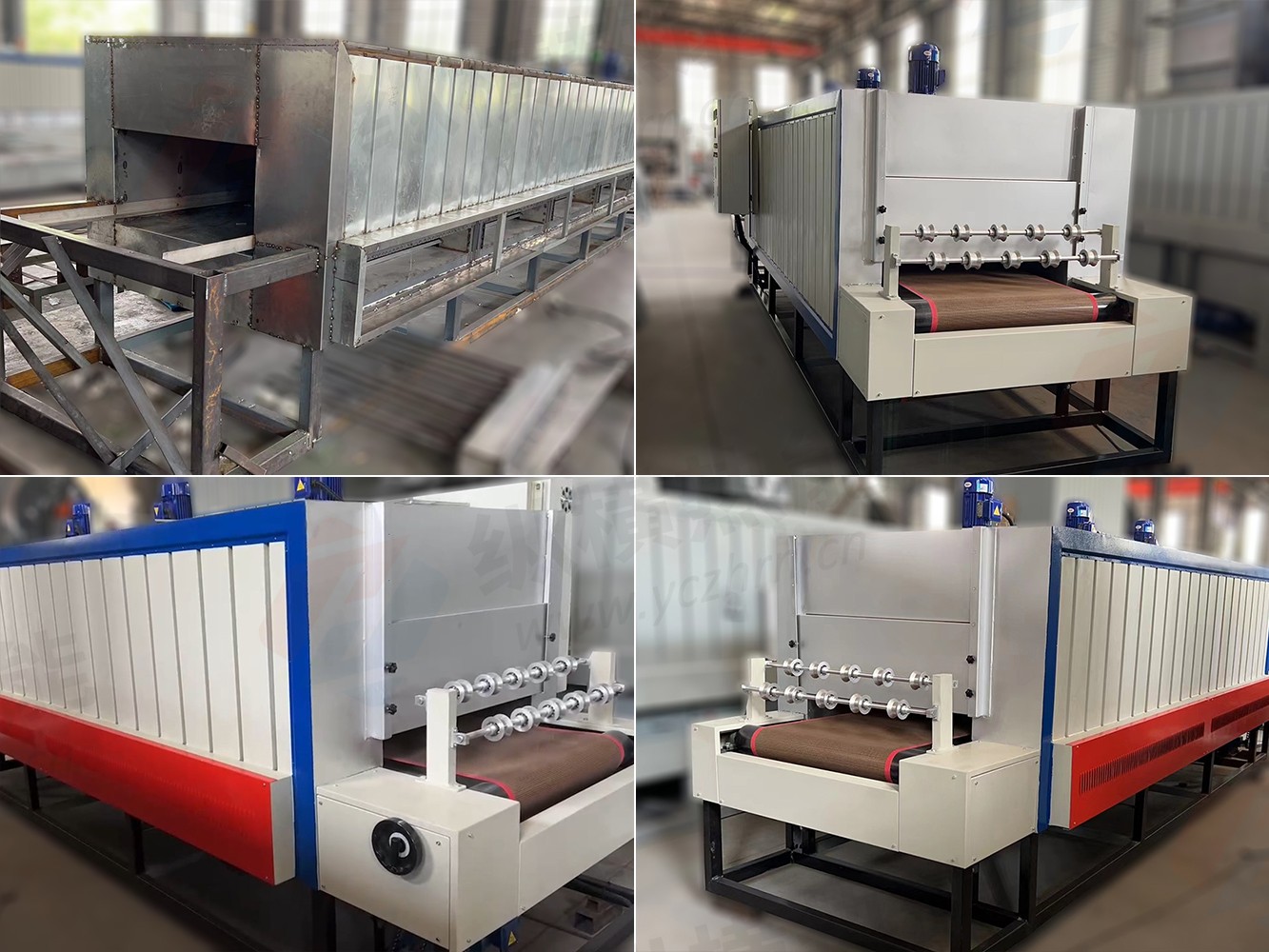

詳情展示

行業領域

介于產品工藝需求，隧道爐的發展已廣泛應用于各個行業：

航空，化工，醫療，食品，紡織品，照明行業，汽車，橡塑，鋼管，硅膠，電子，五金，陶瓷，亞克力，模具，包裝，油墨絲網印刷，硅橡膠，電子，熱縮管，玻璃，太陽能光伏，電池，LCD光電等領域烘干。

展示案例均為實拍實物 非標定制設備僅供參考

根據產品工藝需求 定制不同類型 規劃合理方案
